블루투스 BQB 인증 테스트, 블루투스 BQB 인증 프로세스

1블루투스 BQB 인증

1.1 소개

블루투스 인증은 또한 BQB 인증 (Bluetooth 자격 기관) 이다. 간단히 말해서, 당신의 제품에는 블루투스 기능이 있고 블루투스 로고는 제품 외관에 표시되어 있다면,BQB라는 인증서를 통과해야 합니다.모든 블루투스 SIG 회원 기업들은 인증이 완료된 후에 블루투스 워드 마크와 로고를 사용할 수 있습니다.블루투스 워드 마크와 로고는 블루투스 자격 절차를 통과한 제품에서만 사용할 수 있습니다..

1.2BQB 인증의 두 가지 방법

1.2.1 상장 방법

1먼저, SIG 공식 웹사이트에서 DID를 구매해야 합니다. (SIG 연회 회원이라면, US$4의 DID가 필요합니다.)000· 무료 회원이라면 8,000달러가 필요합니다.

2. 블루투스 모듈 공급자로부터 승인을 얻으십시오. 참고: 사용 된 블루투스 모듈은 BQB 인증을 받아야하며 인증 방법은 최종 제품여야합니다.또는 세 가지 하위 시스템 조합: 컨트롤러 서브시스템, 프로필 서브시스템, 호스트 서브시스템

3. 구매 된 DID를 블루투스 모듈 권한과 묶어 (SIG 계정에서 작동);

4이 블루투스 모듈을 새로운 제품을 생산하는 데 사용할 때마다, 당신은 단지 다음 이름을 입력해야 합니다.그리고 SIG는 각 제품에 QDID를 할당합니다 (끝 제품의 DID는 영구적으로 유효합니다., 그리고 컴포넌트의 DID는 일반적으로 3 년 유효 기간입니다.)

5일반적으로, 모듈이 최종 제품을 만들 때,프로파일과 RF 성능은 전체 기계에 모듈이 수입 된 후 프로파일과 RF 성능과 다를 것입니다.따라서, 엄격하게 말하면, 그것은 또한 전체 기계의 프로파일과 RF 성능을 수정하는 것이 좋습니다. 이 두 부분은 다시 테스트 됩니다. 다음 모듈의 최종 제품 QDID를 결합하여 전체 기계를 나열합니다.

1.2.2 상장되지 않은 방법

블루투스 모듈 제조업체가 얻은 BQB 인증이 최종 제품이 아니며 제어기 하위 시스템, 프로필 하위 시스템,및 호스트 서브 시스템, 예를 들어, 그것은 구성 요소입니다, 그러면 위에 나열 된 방법은 사용할 수 없습니다.

이 때, 우리는 차량을 단위로 가져와 BQB 인증 테스트를 위해 제3자 연구소에 보내야합니다. 일반적으로 테스트 항목은 다음과 같습니다.

1- QDID 컴포넌트에 포함되지 않은 프로토콜 스택의 추가 테스트

2테스트 프로파일

3RF 성능을 테스트해

결국 이 차량은 최종 제품으로 사용되고 이 차량을 기반으로 이 차량과 유사한 다른 목록을 만들 수 있습니다.우리는 또한 SIG 공식 웹사이트에 여러 제품을 나열하기 위해 1 달러를 지출 할 수 있습니다.

위의 방법과 비교하면 이 방법은 먼저 하드웨어 장비를 테스트에 준비해야 하며, DID를 구매하기 위해 SIG에 돈을 지불하는 것 외에도또한 테스트를 위해 제3자 연구소에 비용을 지불해야 합니다.보통 수천 위안이고, 실험실에서는 프로파일과 블루투스 버전이 조정됩니다.

인증 과정에서 테스트를 위해 특정 소프트웨어가 사용되며 대량 생산 소프트웨어는 필요하지 않습니다.

1.3 전력급

레벨 전송 전력 dbm 거리 (미터)

클래스 1 10 dbm 100

클래스 2 4dbm 10

2블루투스 FCC 인증

고정 주파수 테스트는 주로 RF 관련 테스트입니다. 블루투스는 2.4G이며 전송 전력은 범위 내에 있습니다.

인증 과정에서 테스트를 위해 특정 소프트웨어가 사용되며 대량 생산 소프트웨어는 필요하지 않습니다.

3블루투스 RF 성능을 측정

3.1 주파수 오차

3.2 감수성

3.3 변속력

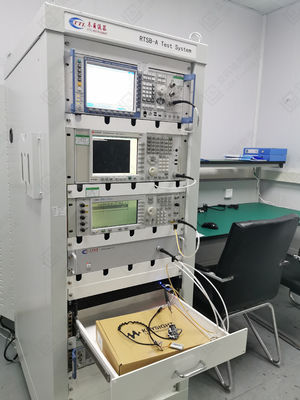

위의 테스트에서 테스트 중인 블루투스 장치는 DUT 모드에 들어가고, 블루투스 테스터 (예를 들어 8852) 로 테스트됩니다.

테스트 중인 장치와 블루투스 테스터 사이의 연결은 바람직하게 동축 케이블 또는 안테나를 사용하여 직접적으로 데이터를 전송할 수 있습니다.동축 케이블을 사용하면 간섭을 효과적으로 피할 수 있습니다., 수신 신호 데이터의 품질을 향상시키고 테스트 시간을 줄입니다. 우리는 고객이 실제로 주파수 오프셋 교정을 수행 할 때 동축 케이블 연결을 샘플링하는 것을 권장합니다.실제로 공기 인터페이스 연결을 샘플링 할 수있는 조건이 없다면, 또한 고객이 UPT를 사용할 때 아래 그림에서 보이는 비 방향 안테나와 같은 더 나은 안테나를 선택하는 것이 좋습니다.테스트 실패 가능성을 줄이기 위해 (전달 전력 및 민감성 테스트에도 동일합니다.)장비를 보호 상자에 넣으면 방해를 차단할 수 있습니다.

4블루투스 테스트 원칙

DUT: 테스트 중인 장치 테스트 중인 장치는 여기에 블루투스 모듈 또는 완성된 작은 기계를 의미합니다. DUT에 입력 한 후,휴대전화나 다른 기기를 정상적으로 사용할 수 없습니다.하지만 검색할 수 있어요.

SUT: 테스트 중인 시스템 시스템 테스트 장비, 여기서 특정 무선 데이터를 DUT에 수신하고 전송할 수 있는 장비를 의미합니다.
