SURGE 테스트; 경폭 (SURGE) EMC 테스트는 무엇입니까?

기술의 급속한 발전으로 전자 기기는 우리 생활에서 점점 더 중요한 역할을 합니다.우리는 전자 장비가 정상적인 작동 중에 다양한 전자기 간섭 (EMI) 에 직면 할 수 있다는 것을 무시 할 수 없습니다.전자 장비의 정상적인 작동을 보장하기 위해, 급증 (SURGE) EMC 테스트가 만들어졌습니다.

먼저, 펄스 (SURGE) EMC 테스트를 알아보자.

EMC 테스트는 어떤가요?

급증 (SURGE) EMC 테스트는 순간적 전압 변동 하에서 전자 장비의 반 간섭 능력을 감지하는 데 사용되는 중요한 테스트입니다. 그것은 전력 고장을 시뮬레이션합니다.가혹한 전자기 환경에서 장비의 생존력을 테스트하기 위해 실제 환경에서 발생할 수 있는 번개와 다른 현상예를 들어, 전자 장비가 번개가 떨어지면 정상적으로 계속 작동할 수 있는지.

전자기 호환성 (EMC) 테스트에서, 전압 테스트라고 불리는 테스트가 있습니다. 전압 테스트는 무엇입니까?

전자전자 호환성 전압 테스트 (EMC surge test) 는 전자 장비가 전력망의 일시적 전압에 견딜 수 있는지 테스트하는 데 사용되는 시험 방법이다.EMC 급류 테스트는 일반적으로 국제 표준 IEC 61000-4-5에 따라 수행됩니다..

EMC 초상압 테스트에서, 테스트 장비는 전력 네트워크에서 갑작스러운 과전압 사건을 시뮬레이션하기 위해 전력 네트워크를 시뮬레이션하는 일시적 전압에 노출됩니다.이 과전압은 번개 충돌로 인해 발생할 수 있습니다., 전력망 장애, 전력 스위치 등, 장비에 손상을 입히거나 장비의 정상적인 작동을 방해 할 수 있습니다.

그렇다면, 급증 (SURGE) EMC 테스트의 목적은 무엇입니까?

첫째, 급증 (SURGE) EMC 테스트를 통해 전자 장비의 전자기 호환성 (EMC) 성능을 평가할 수 있습니다.전자기 호환성은 전자 장비가 다른 장비에 유해한 간섭을 일으키지 않고 특정 환경에서 정상적으로 작동 할 수있는 능력을 의미합니다.둘째, 급증 (SURGE) EMC 테스트는 전자 장비 설계자가 장비의 설계 또는 생산 과정에서 가능한 결함을 발견하는 데 도움이 될 수 있습니다.따라서 장비의 신뢰성과 안정성을 향상시킵니다..

EMC 급증 테스트 표준

1전기 및 전자 장비: GB/T17626.4-2006, IEC61000-4-5: 2001;

2정보기술 장비: GB/T17618-2015, CISPR24: 2010

3가전제품, 전기 도구 및 유사한 가전제품: GB/T4343.2-2009, CISPR14-2: 2008

4측정, 제어 및 실험실 사용용 전기 장비: GB/T18268.1-2010, IEC61326-1:2005;

5철도 운송 장비: GB/T24338.4-2018, GB/T25119-2010, GB/T24338.6-2018, GB/T24338.5-2018;

6엔지니어링 의료 장비: GB4824-2013, IEC CISPR11: 2010

7프로그래밍 가능한 컨트롤러: GB/T15969.2-2008, IEC61131-2: 2007

8컴퓨터 장비: GB/T9813.1-2016, GB/T9813.2-2016;

9태양광 장비: CGC/GF004: 2011 (CNCA/CTS0004-2009A), NB/T32004-2013, CGC/GF037: 2014 (CNCA/CTS0001-2011A);

10속도 조절식 전기 송신 시스템: GB12668.3-2012, IEC61800-3: 2004

11풍력 터빈 장비: NB/T31004-2011.

12측정 릴레 및 보호 장치: NB/T31004-2011.

EMC 초상압 테스트의 주요 표준은 IEC 61000-4-5이며, 갑작스러운 과전압 (즉,전력 시스템에서.

IEC 61000-4-5 외에도 다음과 같은 다른 EMC 급증 테스트 표준이 있습니다.

1.ANSI C6241: 이 표준은 전력 시스템에서 전압 및 트랜스포머 견딜 수 있는 테스트에 적합합니다.

2EN 61000-6-1 및 EN 61000-6-2: 이 표준은 다른 환경 조건에서 EMC 테스트의 방법과 요구 사항을 명시합니다.

3FCC Part 18: 이것은 미국 연방 통신 위원회가 규정 한 EMC 테스트 요구 사항이며 산업,과학 및 의료 장비.

4.VDE 0843: 이것은 독일 전기 전자 및 정보 기술 협회에 의해 규정된 EMC 테스트 요구 사항이며, 증폭 테스트를 포함합니다.

이 표준은 EMC 급증 테스트에서 중요한 역할을 합니다.장비 제조업체는 장비가 사용 중 해당 요구 사항과 규정을 충족하는지 확인하기 위해 국가 또는 지역의 표준에 따라 테스트를 수행해야합니다..

EMC 급증 테스트는 일반적으로 시뮬레이션 된 급증 발생기를 사용하여 테스트 중인 장비에 급증 펄스를 주입하고 장비의 반응을 감지합니다.

다음은 일반적인 EMC 급류 테스트 방법입니다.

1시험 장비에 대한 EMC 테스트 요구 사항 및 표준을 결정합니다. 예를 들어 IEC 61000-4-5.

2초상압 발생기와 테스트 장비를 준비하고 테스트 장비를 시뮬레이션 된 전력 라인 및 초상압 발생기와 연결합니다.

3초상압 발생기를 조정하고 테스트 전압, 파형, 주파수 및 테스트 시간과 같은 대응 테스트 매개 변수를 설정합니다.

4시험 시작 전에 시험 장비가 올바르게 배선되어 있는지 및 그에 따른 안전 요구 사항을 충족하는지 확인하십시오.

5. 테스트를 시작, 테스트 장비에 초상폭 펄스를 주입하고, 오류가 있는지, 전원 공급이 중단되는지 등 테스트 장비의 반응을 기록합니다.

6테스트 장비에 문제가 있다면, 문제를 알아내기 위해 조사하고 분석하고 필요한 수리 및 개선이 필요합니다.

7테스트 장비가 해당 EMC 요구 사항 및 표준을 충족하는지 여부를 결정하기 위해 테스트 결과를 분석하고 평가합니다.

8시험 결과에 따라, 필요한 경우, 시험 장비가 해당 EMC 요구 사항과 표준을 충족할 수 있을 때까지 장비를 조정하고 개선합니다.

EMC 급류 테스트는 테스트 환경의 안정성과 반복성을 보장하기 위해 전문 연구소 또는 테스트 시설에서 수행되어야한다는 점에 유의해야합니다.시험 과정에서 시험 장비 및 시험 직원의 안전에 주의를 기울여야 합니다., 그에 따른 안전 운영 절차와 표준을 준수해야합니다.

EMC 급류 테스트 기준은 일반적으로 IEC 61000-4-5와 같은 사용 된 테스트 표준에 기반합니다. 다음은 일반적인 판단 기준입니다.

1초강압 테스트가 통과 여부: 장비는 테스트 동안 정상적으로 작동 할 수 있어야하며 초강압 펄스에 영향을받지 않아야합니다.

2장비가 고장 났는지: 장비가 종료, 재시작, 잘못된 데이터 등과 같은 테스트 중에 고장 났다면 장비의 EMC 성능에 문제가 있음을 의미합니다.

3. 파동 형태가 요구 사항을 충족하는지 여부: 급격한 펄스의 파동 형태는 상승 시간, 기간, 최고 전압 등과 같은 대응 테스트 요구 사항을 충족해야합니다.

4. 파동 형태 제한: 장치가 테스트 중에 테스트 펄스의 파동 형태를 견딜 수 없다면, 예를 들어, 피크 전압이 장치가 견딜 수 있는 최대 전압을 초과하면,그것은 장치의 EMC 성능에 문제가 있다는 것을 의미합니다.

5물결 모양 한계 이전과 후: 테스트 중에부진 펄스 주입 전과 후 장비 상태를 확인하여 장비가 파형 펄스에 영향을 받는지 여부를 결정해야합니다..

판단 기준은 시험 목적, 시험 장비 및 시험 환경에 따라 달라질 수 있음을 유의해야 합니다.해당 시험 표준에 따라 테스트를 수행해야합니다., 시험 결과에 기초하여 평가 및 판단을 수행합니다.

EMC 급증 테스트의 필요성

EMC 급증 테스트에 실패한 전자 제품은 실제 사용 중 충돌, 재설정, 고장 또는 소화 될 수 있으므로 EMC 급증 테스트를 수행해야합니다.

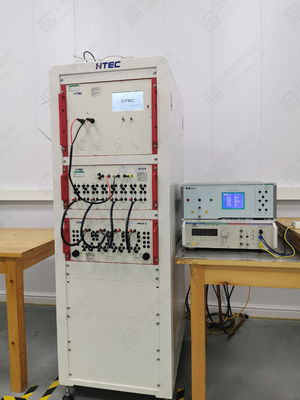

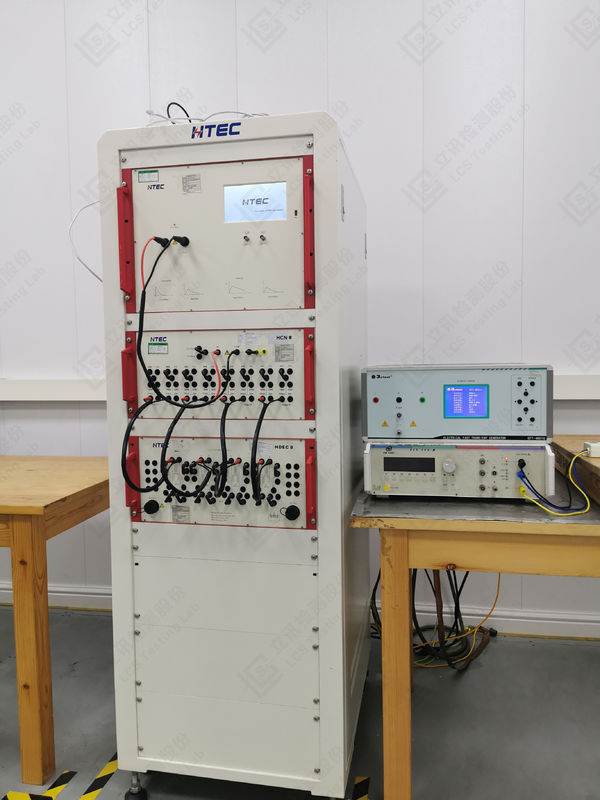

EMC 급증 테스트 장비

1임시 임산부 시뮬레이션 생성기

2- 번개파 검사기

3- 합성파 발생기

43단계 결합 네트워크

5데이터 라인 연결 네트워크

6- 번개파 검사기

7.7.4KV 테스트 모듈

8연결 및 분리 네트워크

EMC 급증 테스트에 대한 주의 사항

1테스트 전에 제조업체의 요구 사항에 따라 보호 조치를 추가하십시오.

2테스트 속도는 보호 장치의 성능 회복 과정을 제공하기 위해 너무 빠르지 않아야합니다. 사실,자연에서 번개와 스위치 스테이션의 큰 스위치의 전환 현상은 매우 높은 반복률을 가질 수 없습니다..

3테스트, 일반적으로 5번의 긍정적/부극성.

4테스트 전압은 볼트-암페어의 비선형 특성으로 인한 유물을 피하기 위해 낮은에서 높은 단계로 점차 증가해야합니다.불필요한 손상을 피하기 위해 제품 표준의 요구 사항을 초과하지 않는 테스트 전압에주의를 기울여야합니다..

전압 테스트와 번개 충돌 테스트의 차이점은 무엇입니까?

(1) ES 일시 시험과 번개 파동 시험의 차이점은 무엇입니까?

번개파는 전자 전기 전기 테스트의 일부입니다. 번개파는 번개 충돌로 전력 라인, 신호 라인 및 제어 라인에서 생성되는 즉각적인 고 전압을 의미합니다.TVS는 일반적으로 그것을 억제하는 데 사용됩니다..

(2) EMC 시험에서 두 실험 항목 "동동 전류"와 "파동" 사이의 차이와 연관성은 무엇입니까?

1융합 전류는 즉각적인 큰 전류를 설명합니다. 일반적으로 전기가 전원을 공급하는 순간 전기 장치 내부에서 생성되는 큰 전류를 의미합니다.이것은 주로 인덕티브 및 용량 부하에 반영됩니다.인덕티브 부하는 모터를 나타냅니다. 모터가 시작되는 순간, 그것은 단류와 동등합니다.왜냐하면 모터의 롤링의 저항과 인덕턴스가 매우 작기 때문입니다.모터가 꺼지면 역류가 생성됩니다. 콘덴서와 같은 인덕티브 부하는 전원이 켜지는 순간 단회로와 동등합니다.그리고 그 순간 전류는 이론적으로 무한합니다.또한, 형광등을 켜는 순간, 램프 튜브 안의 수은 증기를 이온화하기 위해 즉각적인 고전압과 큰 전류가 필요합니다.

2. 급류는 전류 또는 전압을 설명 할 수 있습니다. 예를 들어 번개 때,전력망에 즉각적인 고전압이 발생하고 전기 장비에 적용됩니다..

3접촉: 모터가 꺼지면 충격 전류와 급류가 발생합니다.

(3) 파동 과 번개 의 차이

1다른 특성

1급증: 급증 전압과 급증 전류를 포함하는 안정적인 값을 초과하는 순간적 최고 값입니다.

2. 번개 공격: 번개 공격 때, 전기 전류는 사람, 가축, 나무, 건물 등을 통과하여 부상 또는 손상을 유발합니다.

2다른 원인

1급증: 초 의 몇 백만 분의 일 에만 발생하는 격렬한 펄스 이다. 급증 의 가능한 원인 에는 무거운 장비, 단회로, 전력 전환, 또는 큰 엔진 이 포함 된다.

2번개 타격: 충전된 구름층의 한 부분과 다른 종류의 충전으로 충전된 구름층의 다른 부분, 또는 지구에 충전된 구름층 사이의 급속한 방출.

3다른 특징

1급증: 급증 차단 장치를 포함하는 제품은 연결 된 장비의 손상으로부터 보호하기 위해 갑작스러운 거대한 에너지를 효과적으로 흡수 할 수 있습니다.

2번개 공격: 빠른 방출 과정은 강한 번개를 생성하고 큰 소리로 동반됩니다. 번개가 발생하면 일반적으로 전하가 생성됩니다.아래층은 음전력이고 위층은 양전력입니다.이산화탄소 (이산화탄소) 는 지상에서 양전하를 발생시켜 구름과 함께 그림자처럼 움직인다. 양전하와 음전하는 서로 끌어당겨지만 공기는 선도력이 좋지 않다.

3. EMC 테스트에서 번개 파동 테스트의 실패에 영향을 미치는 요인은 무엇입니까?

전력 및 신호 라인 인터페이스에 번개 보호 및 항 급증 장치를 추가하십시오. 번개 보호 및 급증 보호 장치에는 다음이 포함됩니다.바리스토르 TVS 튜브 (제너 다이오드) 가스 배열 튜브 고체 배열 튜브이 장치의 특정 제품은 자신의 매개 변수를 가지고 있습니다. 테스트를 할 때 전압을 매우 높게 설정하면,이렇게 높은 전압으로부터 보호 할 수 없는 장치를 선택하는 것은 쓸모가 없습니다그래서 당신이 선택한 장치의 매개 변수가 정확하고 높은 전압과 전류를 견딜 수 있는지 확인하십시오.
