고주파 소음 장애 INS 테스트
시험 도입
고주파 소음 장애 INS 테스트는 EMC 필드 테스트에 속합니다.그 기본 시험 목적은 국제 표준 IEC 61000-4-4 표준과 동일합니다 (전기 빠른 일시 펄스 그룹 테스트)이 테스트 기능은 주로 일본과 일부 아시아 국가와 관련된 고객에게 서비스를 제공합니다.
고주파 소음 장애 INS 테스트
이 테스트는 주로 회로에서 릴레 등과 같은 스위치 장치를 시뮬레이션합니다. 릴레를 켜거나 끄면 회로의 전류가 빠르게 변합니다.회로에 인덕티브 컴포넌트가 있다면, 급속한 전류 변화는 즉각적인 고전압 간섭을 생성합니다. 이러한 유형의 간섭은 결합, 반사,전원 케이블의 배선과 장비 내부의 인쇄 회로 보드를 통해 IC에 의해 rezoned 및 증폭사용 중 전자 제품의 안정성을 보장하기 위해, 방해 방지 테스트 (EMS) 를 수행해야합니다.고주파 펄스 생성기를 사용함, 여러 그룹의 펄스 신호가 시험 샘플에 직접 적용되고 샘플의 반 간섭 능력은 이전 샘플 성능의 변화에 따라 평가됩니다.시험 후 및 시험 중에.
시험 적용 대상
중앙 제어판과 같은 전자 장비
공동 표준
NECA TR-28: 직사각형 파동 고주파 소음 검사기의 시험 표시기
JEM TR-177: 전기 기계 및 장비를 위한 직사각형 파동 고주파 소음 검사기의 시험 지표
JEC 0103_2005: 저전압 제어 회로 시험 표준
시험 기구

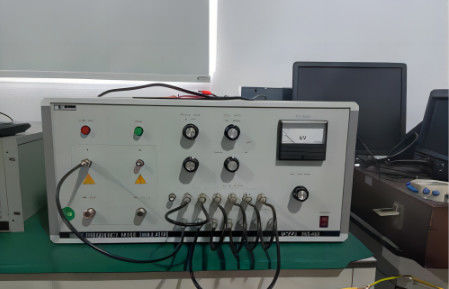

고주파 펄스 발전기
고주파 펄스 발전기
모델 데이터:
모델: INS-40A
출력 펄스 진폭 (50Ω 부하): 직사각형 펄스 0~2KVmax±10%
오픈 서킷 출력 펄스 진폭: 직사각형 펄스 0~4KVmax±10%
펄스 너비: 50ns~1μs (50Ω 부하, 50ns 단계)
상승 시간 ≤1ns
시험 장비의 전력 용량:
동전 단相: 220Vmax, 16Amax
동전 단상: 220Vmax, 16Amax
시험 방법
1펄스 출력 끝을 테스트 샘플의 전력 입력 끝으로 직접 출력 동축 케이블로 연결합니다.
고주파 소음 장애 INS 시험 방법
2전체 기계 또는 연결 기판과 협력 하 고, 0cm에서 샘플 껍질에 직접 펄스를 적용 하기 위해 근 필드 탐사 (전기 필드, 자기 필드) 를 사용 합니다.
|
|
